AlfaVap system

"Alfa Laval AlfaVap" kylančios plėvelės garintuvas "Alfa Laval AlfaVap" koncentruoja mažai ir vidutiniškai užsiteršiančius skysčius, taip pat labai klampius skysčius įvairiose srityse ir pramonės šakose. Tvirtas, universalus ir ekonomiškas, jis efektyviai naudoja energiją, jį lengva eksploatuoti ir prižiūrėti, jam reikia 50-70 % mažesnio aukščio nei įprastiniams apvalkalo ir vamzdžių garintuvams. Dėl kompaktiško dydžio jį lengva įrengti esamose patalpose.

AlfaVap evaporators

Kompaktiškesni, greičiau paleidžiami, pasižymi didesniu šiluminiu efektyvumu ir geresne produktų kokybe nei apvalkalo ir vamzdžių garintuvai

  • Universalus, ekonomiškas garintuvas, skirtas įvairiems produktams koncentruoti įvairiose pramonės šakose
  • Geresnė produkto kokybė dėl greito paleidimo ir išjungimo laiko, didelio šilumos perdavimo efektyvumo ir trumpo išsilaikymo laiko - puikiai tinka
  • Didelis energijos vartojimo efektyvumas dėl mažesnio garo sunaudojimo su daugkartiniu poveikiu ir šiluminiais ir (arba) mechaniniais garų rekompresijo
  • Daugiau darbo laiko, mažiau priežiūros, minimalus užsiteršimas dėl savaiminio valymo efekto, kurį sukuria didelė turbulencija ir didelis šlyties grei
  • Kompaktiškas, erdvę taupantis pėdsakas, kuris yra 50-70 % žemesnis nei apvalkalo ir vamzdžių garintuvų, todėl sutrumpėja montavimo ir aptarnavimo lai

Maksimaliai padidinkite veikimo laiką naudodami "Alfa Laval AlfaVap" kylančios plėvelės plokštelinį garintuvą. Šis ekonomiškas kylančios plėvelės garintuvas koncentruoja technologinius skysčius, kuriuose yra ištirpusių kietųjų medžiagų, ir lengvai susidoroja su didesne terpės koncentracija ir klampumu nei vamzdiniai garintuvai.

"AlfaVap" kylančios plėvelės garintuvą montuokite kaip visišką garinimo efektą arba ekonomišką stiprinimo įrenginį, kad padidintumėte esamo garintuvo našumą, naudodami esamas konstrukcijas ir valdiklius. Dėl nedidelio aukščio jį lengva įrengti viename aukšte su keliais siurbliais arba be jų. Tai sumažina įrengimo sąnaudas.

Tipinės kylančios plėvelės garintuvo taikymo sritys - cukraus rafinavimo, saldiklių, gyvūninės ir augalinės kilmės baltymų, bioetanolio ir kaustinių medžiagų garinimo darbai.

Sumažinkite savo inžinerinius reikalavimus, naudodamiesi "Alfa Laval" patirtimi, pasauliniu procesų taikymo plėtojimu ir palaikymu bei pilnu garintuvų sprendimų asortimentu, skirtu įvairiems taikymams ir pajėgumams. Mūsų išsamūs sistemų projektai apima indus, siurblius, vamzdynus, ortakius, prietaisus ir inžineriją.

"AlfaVap" įrenginys pritaikytas mūsų esamoje tunų žuvų miltų gamykloje ir koncentruoja lipnų vandenį nuo 12 % iki 40 %. Įprastam krintančios plėvelės garintuvui būtų prireikę viso naujo pastato.
Lyginant su apvalkalo ir vamzdžių šilumokaičiais, "AlfaVap" garintuvai yra efektyvesni. Dėl ekonominių priežasčių garinimui naudojama mažiau garo. Energijos sąnaudas sumažinome 10 %, o įmonės efektyvusis našumas padidėjo." Peter Simpson, technikos vadovas, "Chelsea Sugar Company Ltd.", Naujoji Zelandija.

Peržiūrėkite visą mūsų garintuvų asortimentą

.

Produktai

.

Paslaugos

Food system services

"Alfa Laval" maisto sistemų paslaugos padeda išplėsti jūsų maisto sistemų našumą, maksimaliai padidinant jūsų procesų našumą. Tai leidžia jums:

  • Nuolat tobulinkite savo veiklą, kad išlaikytumėte konkurencinį pranašumą
  • Sutelkite dėmesį į veikimo laiką, optimizavimą ir prieinamumą
  • Maksimaliai padidinkite investicijų grąžą per visą maisto sistemų gyvavimo ciklą

Sužinokite daugiau apie mūsų siūlomas paslaugas

service men with ipad

.

Taikymai

Pasinaudokite unikalia plokštelių geometrija, naudojama "Alfa Laval AlfaVap" kylančios plėvelės plokštelių garinimo sistemos plokštelėse. Unikali pusiau suvirinta plokštelė su storomis tarpinėmis, kurios veiksmingumas įrodytas nuo pat pirmojo pateikimo rinkai praėjusio amžiaus dešimtajame dešimtmetyje, atsirado glaudžiai bendradarbiaujant su cukraus gamintojais, siekiant pagerinti šilumos perdavimo efektyvumą koncentruojant didelio klampumo, linkusius užsiteršti technologinius skysčius.

Maistas ir gėrimai

  •  Vaisių sultys ir tyrės
  • Cukrus, sirupai (kukurūzų), medus ir konditerijos gaminiai
  • Etanolio distiliatas
  • Mėsos ir daržovių sultiniai
  • Želatina ir kolageno peptidai
  • Fermentacijos produktai
  • Kava ir arbata
  • Augaliniai baltymai
  • Pieno ir išrūgų baltymai
  • Augaliniai ne pieno gėrimai (avižų, riešutų ir kt.)
  • Alus be alkoholio
  • Žolelių ekstraktai

Krakmolas ir saldikliai

  • Cukrus (cukrinių runkelių, cukranendrių, bulvių ir kt.)
  • Gliukozė, dekstrozė, fruktozė, maltozė

Baltymai

  • Želatina
  • Vandens lazdelė
  • Mėsos ir žuvies sultiniai
  • Vabzdžių baltymų suspensijos
  • Augalinės kilmės baltymai

Cheminės medžiagos ir nuotekos

  • Kaustinės medžiagos (NaOH, KOH, LiOH)
  • Nulinis skysčio išmetimas
  • Neorganinės druskos
  • Biodegalai

Gyvybės mokslai / pramoninė fermentacija

  • Fermentacijos sultiniai
  • Lizinas
  • Pieno rūgštys
  • Citrinų rūgštys
  • Amino rūgštys
  • Mielių ekstraktas




Bandomieji bandymai ir garinimo sistemų nuoma

Išbandykite prieš pirkdami. Gaukite Alfa Laval inžinierių patirtį ir patarimus dėl optimalios jūsų garinimo sistemos konfigūracijos, įskaitant:

  • Išsami vandens analizė ir apibūdinimas 
  • Procesų ir vandens chemijos modeliavimas 
  • lyginamieji ir (arba) bandomieji bandymai vidutinės ir didelės rizikos srityse 
  • Išsamus medžiagų suderinamumo vertinimas 
  • Mėginių analizė
  • Bandomieji bandymai

Apsilankykite "Alfa Laval" medžiagų technologijų ir chemijos laboratorijoje ir bandymų centre Lunde, Švedijoje, "Alfa Laval" inovacijų ir bandymų centre Nakskove, Danijoje, arba išsinuomokite vieną iš mūsų mobiliųjų bandomųjų garinimo sistemų ir atlikite bandymus savo gamykloje.


Sukurta sistema

Visą "AlfaVap" laiptuotos plėvelės garinimo sistemą sudaro plokšteliniai garintuvai, pirminiai šildytuvai, cikloniniai separatoriai, šiluminiai ir (arba) mechaniniai garų rekompresijos įrenginiai, siurbliai, prietaisai, vožtuvai, ortakiai ir vamzdynai bei vietinis programuojamasis loginis valdiklis (PLC) ir valdymo pultas. Sistema gali būti iš anksto sumontuota "Alfa Laval" dirbtuvėse, todėl montavimo vietoje laikas sutrumpėja nuo vienos iki trijų savaičių.

Kaip veikia "AlfaVap" kylančios plėvelės garintuvas

"Alfa Laval AlfaVap" yra kylantis plonasluoksnis plokštelinis garintuvas. Produktas teka išilgai kaitinimo kanalų ir garuoja, išskirdamas dalį jame esančio vandens. Dėl turbulencijos ir didelio skysčio greičio produkto sąlyčio su kaitinamuoju paviršiumi laikas yra ribotas. Garų ir skysčio mišinys išeina iš plokštelinių šilumokaičių ir patenka į garų separatorių, kuris atskiria garų fazę ir nukreipia ją į viršutinį išėjimą. Skystoji fazė susikaupia separatoriaus apačioje ir per išėjimo angą perduodama tolesniam apdorojimui kitame poveikyje arba į galutinį ekstrahavimo tašką.

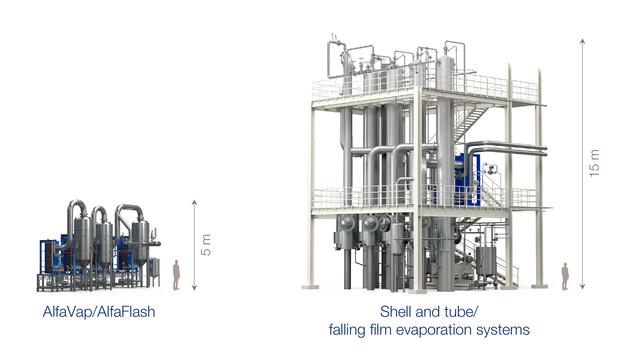

Alfavap-vs-falling-film-ratio-illustration


Palyginti su tradicine apvalkalo ir vamzdžių garinimo sistema, "AlfaFlash" ir "AlfaVap" sistemai reikia gerokai mažesnio montavimo aukščio ir ją galima įrengti be sudėtingų statybos darbų vietoje.

Plokštelinio garintuvo išskirtinis šilumos perdavimo koeficientas

Illis evaporator_Diagram heat transfer.png



"Alfa Laval" garinimo sprendimai užtikrina daug didesnį šiluminį efektyvumą nei tradiciniai apvalkalo ir vamzdžių garintuvai. Iki trijų kartų didesnis šilumos perdavimo efektyvumas, palyginti su kitomis technologijomis, leidžia sutaupyti daug lėšų, ypač esant didesnei koncentracijai.


Garinimo sistemų šilumos šaltiniai

Konfigūracijos parinktys

"Alfa Laval" garinimo sistemose gali būti naudojama šiluma iš įvairių šaltinių, pavyzdžiui, mechaninio ir terminio suspaudimo, taip pat garų atliekos iš džiovyklų.

Kelių efektų sistema



CONRESA copy_new.jpg

  • Taupo energiją pakartotinai naudodami garus
  • Paprastas ir lankstus

Mechaninė garų rekompresija, MVR

  • Didelės investicijos
  • Mažas (arba jokio) garo suvartojimas
  • Naudoja elektros energiją

Šiluminė garų rekompresija, TVR

  • Mažos sąnaudos dėl mažesnio garo suvartojimo
  • Paprasta, nėra judančių dalių

Džiovyklų atliekinė šiluma



  • Mažos energijos sąnaudos
  • Santykinai didelės investicijos
