Surenkami plokšteliniai šilumokaičiai

"Alfa Laval" nedaro vidutiniškai. Nesvarbu, ar tai būtų mūsų įvairios paskirties pramoninis asortimentas, ar pusiau suvirintas pramoninis asortimentas, skirtas šaldymui ir griežtiems procesams, ar higieninis asortimentas, skirtas maisto, gėrimų ir farmacijos reikmėms, ar specializuotas asortimentas, skirtas kondensacijai, garinimui ir pluoštinėms terpėms, - jūs perkate mažesnes nuosavybės sąnaudas ir didesnį efektyvumą bei saugumą.

TS45 still 640x360

Plokšteliniai tarpikliniai šilumokaičiai, atitinkantys šiuolaikinius reikalavimus

  • Didžiausias šiluminis efektyvumas ir artima temperatūra
  • Kompaktiški įrenginiai taupo vietą, juos lengva aptarnauti ir prižiūrėti
  • Maksimalus veikimo laikas - mažiau užsiteršimo, įtempimo, nusidėvėjimo ir korozijos
  • Lankstus - lengvai pritaikomas prie pasikeitusių darbo reikalavimų

Mūsų tarpinių plokščių šilumokaičiai optimizuoja šilumos perdavimą dideliais gofruotų plokščių paviršiais, kuriais šiluma iš vienų dujų ar skysčio patenka į kitas. Dėl didelio efektyvumo ir išskirtinio patikimumo kompaktiškoje konstrukcijoje galima investuoti į patraukliausią CTO per visą gaminio eksploatavimo laiką. Negalima pamiršti energijos taupymo galimybių ir mažo poveikio aplinkai.

.
Accelerate sustainable solutions

Tvarumas

Spartiname tvaraus vystymosi sprendimų įgyvendinimą

.

Pramoninė linija

Mūsų platus pramoninių plokštelinių šilumokaičių su tarpikliais asortimentas tinka visų tipų pramonei ir įvairioms reikmėms - nuo šildymo, vėsinimo ir šilumos atgavimo iki kondensavimo ir garinimo.

UK heat Exchangers
.

Reikalauti naujų standartų

Pristatome moderniausius pasaulyje tarpiklinius plokštelinius šilumokaičius. Sužinokite, kaip mūsų naujos kartos plokščių su tarpikliais šilumokaičių linija užtikrins didesnį efektyvumą, patikimumą ir geresnį aptarnavimą.

Demand new standards Webbanner EN
.

Plokščių ir tarpiklių technologija

Gofruotų plokščių konstrukcija optimizuoja šilumos perdavimą, nes užtikrina didelį, bet kompaktišką bendrą paviršiaus plotą, per kurį šiluma gali būti perduodama iš vieno skysčio ar dujų į kitą.

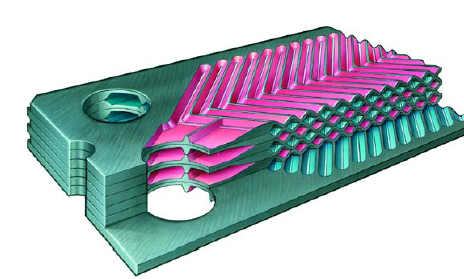

Šilumos perdavimo plotas plokštelėse įspaustas gofruotu eglutės raštu. Kai dvi plokštės uždedamos priešingais eglutės raštais, dėl spiralinio srauto ir didelės turbulencijos gaunami dideli šilumos perdavimo koeficientai ir efektyvus savaiminis valymas.

Pakeitus gofravimo raštą, šilumokaitį galima naudoti įvairiuose procesuose, net ir tuose, kuriuose terpė yra labai nešvari.

piastra scambiatore

Pasiskirstymo teritorija



Plokštės pasiskirstymo plotas užtikrina tolygų skysčio tekėjimą per visą plokštę, kad būtų maksimaliai padidintas šilumos perdavimo pajėgumas. Optimizuotas srauto pasiskirstymas taip pat sumažina užsiteršimą ir netolygias temperatūros zonas, todėl ilgainiui išlaikomas aukštas našumo lygis be nereikalingų energijos nuostolių, techninės priežiūros išlaidų ar neplanuotų sustojimų.

Tarpikliai yra svarbiausi šilumokaičio veikimo komponentai. Siekdami užtikrinti optimalų sandarumą, tarpiklį ir plokštę projektuojame kaip vieną visumą. Kiekviena jų pritaikyta šilumokaičio darbui. Tinkamas profilis, plotis, storis, polimero tipas ir mišinys yra labai svarbūs, kad būtų išvengta ankstyvo nuotėkio arba tarpiklio ar plokštelės pažeidimo rizikos. Jūsų nauda - ilgesnis tarpiklio tarnavimo laikas, mažiau prastovų ir mažesnės techninės priežiūros išlaidos.

Tarpiklio profilis

Tarpiklių klijai

Specialūs plokščių tipai

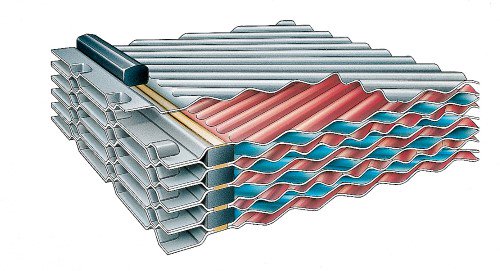

Dviejų sienelių plokščių šilumokaičiai su tarpikliais

Skirtas naudoti su skysčiais, kurie negali susimaišyti. Neleidžia nutekėjusiam skysčiui liestis su kitoje grandinėje esančiu skysčiu.

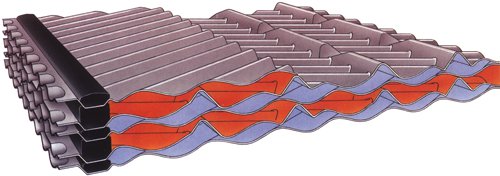

Plokštės su plačiu tarpu

Idealiai tinka skysčiams, kuriuose yra skaidulų ar stambių dalelių. Sukurta taip, kad įėjimo zonoje nesusidarytų kietųjų dalelių tiltelių.

Sužinokite daugiau apie "WideGap" plokštelinius šilumokaičius exchangers

Pusiau suvirintos plokštės

Leidžia apdoroti agresyvius ir sudėtingus skysčius, taip pat išplečia slėgio diapazoną.

Sužinokite daugiau apie pusiau suvirintus plokštelinius šilumokaičius

Diabon™ grafito nemetalinės plokštės

Kompozitas iš lydyto grafito ir fluoroplasto užtikrina puikų atsparumą koroziją sukeliančioms medžiagoms.

Sužinokite daugiau apie "Diabon" grafito nemetalines plokštes

.

Kaip veikia plokšteliniai šilumokaičiai

Šilumokaičio koncepcija gana paprasta - šildyti arba vėsinti vieną terpę perduodant šilumą tarp jos ir kitos terpės.

Plokštelinio šilumokaičio su tarpikliais plokštelėse yra elastomerinės tarpinės, kurios sandarina kanalus ir nukreipia terpę į pakaitinius kanalus. Plokščių paketas sumontuojamas tarp rėmo plokštės ir prispaudžiamosios plokštės ir suspaudžiamas priveržiant tarp šių plokščių pritvirtintus varžtus. Kanalo plokštės ir slėginė plokštė yra pakabintos ant viršutinio laikančiojo strypo ir pritvirtintos prie apatinio kreipiančiojo strypo, kurie abu yra pritvirtinti prie atraminės kolonos. Konstrukcija leidžia lengvai valyti ir paprastai keisti talpą (išimant arba pridedant plokštes).

plate heat exchanger exploded view text illustration

Plokštelinio tarpiklinio šilumokaičio šilumos perdavimo plotą sudaro gofruotos plokštės, sumontuotos tarp rėmo ir slėgį išlaikančių plokščių. Tarpikliai tarp plokščių atlieka sandarinimo funkciją. Paprastai skysčiai per šilumokaitį teka priešpriešiais. Taip užtikrinamas efektyviausias šiluminis našumas ir labai artima temperatūra, t. y. išeinančios ir įeinančios darbinės terpės temperatūrų skirtumas.

Karščiui jautrioms arba klampiosioms terpėms gali būti naudojamas srautas su gretutine srove, kad į šilumokaitį patekęs šalčiausias skystis susilietų su karščiausiu. Taip sumažinama terpės perkaitimo ar užšalimo rizika.

Plokštės gali būti įvairaus įspaudimo gylio, ševroninio rašto kampų ir įvairių gofravimo formų - visos jos kruopščiai suprojektuotos ir atrinktos, kad būtų pasiektas optimalus našumas. Priklausomai nuo naudojimo paskirties, kiekvienas gaminių asortimentas turi savo specifines plokščių savybes.

Paskirstymo plotas užtikrina, kad skysčiai tolygiai pasiskirstytų visame šilumos perdavimo paviršiuje, ir padeda išvengti sąstingio zonų, galinčių sukelti užsiteršimą.

Nors dėl didelio srauto turbulentiškumo tarp plokščių šilumos perdavimas yra didesnis, tačiau dėl to sumažėja slėgis. Mūsų šilumos projektavimo inžinieriai gali padėti jums suprojektuoti ir parinkti modelį bei konfigūraciją, tinkančią jūsų taikymui, kad ji užtikrintų maksimalų šiluminį našumą su minimaliu slėgio kritimu.
