Unique DV-ST UltraPure

Unikalus diafragminis vožtuvas "UltraPure" atitinka daugumos sterilių ir itin higieniškų procesų reikalavimus. Šie kompaktiški, lengvi vožtuvai yra modulinės konstrukcijos, todėl juos galima pritaikyti įvairioms tikslinėms konfigūracijoms.

Alfa Laval DV-ST UltraPure with ThinkTop  V50 & Slim seat trick house 640x360

Puikus higieniškas dizainas

"Alfa Laval" diafragminiai vožtuvai yra natūralus pasirinkimas farmacijos ir biotechnologijų pramonėje, tačiau šie vožtuvai tinkami ir kitose higienos pramonės šakose. Diafragminis vožtuvas yra akivaizdus pasirinkimas aseptinėse, higieninėse ir komunalinėse sistemose pieno, gėrimų ir maisto pramonėje atlikti tokioms funkcijoms kaip dozavimas, pildymas, nukreipimas ir kontrolė.

"Alfa Laval Unique DV-ST UltraPure" asortimentas užtikrina dokumentais patvirtintą, patikimą ir neužterštą aseptinį veikimą.

Aukštos kokybės vožtuvų korpusai

Visiems kaltiniams ir blokiniams vožtuvams standartiškai naudojami mažo delta-ferito kiekio vožtuvų korpusai su nurodytu sieros kiekiu.

  • Lieti korpusai gaminami iš didelio tikslumo investicinio liejinio, turinčio nedidelį delta-ferito kiekį.
  • Dvipusiai vožtuvai, įskaitant užspaudžiamųjų korpusų antgalius, gaminami iš vieno metalo gabalo.
  • T ir bako tipo išleidimo vožtuvai gali būti apdirbti iš bloko arba kalti ir suvirinti.

Kaltiniai ir suvirinti vožtuvų korpusai yra ekonomiška ir lengva alternatyva, leidžianti lengvai montuoti ir efektyviai sterilizuoti garais.

Platus gerai patikrintų diafragmų asortimentas

Platus "Alfa Laval" farmacijos klasės diafragmų asortimentas atitinka FDA ir USP klasifikacijų reikalavimus, taip pat TSE/ADI deklaracijas. Aukštos kokybės EPDM diafragma, skirta nepertraukiamam darbui garais iki 150 °C temperatūroje, prailgina vožtuvų, naudojamų sudėtingesnėse technologinėse aplinkose, tarnavimo laiką.

Paprasta ir patikima pavaros konstrukcija

Nerūdijančiojo plieno pavara tinka visiems "Alfa Laval Unique DV-ST" diafragminių vožtuvų asortimentui, todėl pasirinkimas yra saugus, greitas ir paprastas.

Pavaros gali veikti esant 10 ir 6 bar darbiniam slėgiui, priklausomai nuo diafragmos medžiagos (6 bar TFM/PTFE ir 10 bar EPDM ir PTFE/EPDM). Tai reiškia, kad tai ilgaamžė pavara, kuri taip pat gali užsidaryti esant tam pačiam darbiniam slėgiui (0 % slėgio kritimas).

"Alfa Laval" suprojektuota nerūdijančio plieno pavara yra suderinama su karščiu (autoklavu) ir cheminėmis medžiagomis, todėl ilgaamžiškumas ir našumas sumažina klaidų skaičių ir pailgina veikimo laiką.

Visų rankenų, naudojamų rankiniam valdymui, apsauga nuo per didelio uždarymo užtikrina tam tikrą uždarymo slėgį į diafragmą ir prailgina diafragmos tarnavimo laiką. Visos plieninės dalys pagamintos iš nerūdijančiojo plieno arba kompozitinės medžiagos, priklausomai nuo pasirinktos rankenos tipo.

Modulinė vožtuvo konstrukcija

Sukurkite būtent tokią konfigūraciją, kokios jums reikia. Unikalusis DV-ST UltraPure sukonstruotas iš kelių bazinių dalių, kurios leidžia lengvai pritaikyti vožtuvą prie individualių poreikių įvairiose srityse. Žr. dokumentus ir kaip tai veikia.

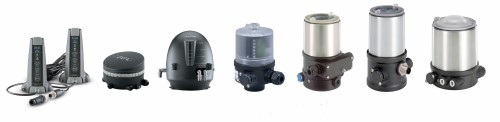

Automatizavimas ir valdymas


Pavaros

Rankenos

Diafragmos

Vožtuvų korpusai

Daugelio prievadų vožtuvai

Aseptiniai diafragminiai vožtuvai

"Alfa Laval" diafragminiai vožtuvai yra sukurti naudojant aseptinę sistemą. Ji gali būti gaminama iš įvairių kietų ir minkštų junginių, pradedant PTFE su EPDM kaip pagrindine plokštele ir baigiant EPDM su kevlaro šerdimi, užtikrinančia papildomą mechaninį stabilumą.

"Alfa Laval" aseptiniai diafragminiai vožtuvai gali būti valdomi rankenėlėmis arba pneumatinėmis pavaromis. Tokiose pavarose gali būti sumontuota daugybė jutiklių ir valdymo įrangos, įskaitant valdymo blokus, padėties indikatorius, eigos ribotuvus ir vožtuvo padėties reguliatorius.

Gerai dokumentuoti, kad būtų užtikrinta kokybė

"Alfa Laval BioPharm" portfelio įranga ir komponentai tiekiami su "Alfa Laval Q-doc" - išsamiu dokumentų paketu, užtikrinančiu visišką visos tiekimo grandinės skaidrumą - nuo žaliavų iki galutinio įrangos pristatymo. Tai palengvina pirkimo ir montavimo procedūras, taip pat palengvina kvalifikacijos, patvirtinimo ir pakeitimų kontrolės procedūras. Remiantis GDP (geros dokumentacijos praktika), "Alfa Laval Q-doc" apima visus biotechnologijų ir farmacijos įrangos tiekimo aspektus ir suteikia klientams skaidrų ir gerai dokumentuotą įsigytos įrangos kokybės užtikrinimą.

Produkto privalumai

  • Puikus higieniškas dizainas
  • Aseptinis veikimas be teršalų
  • Aukštos kokybės vožtuvų korpusai

Pharmaceutical water system

Product catalogue

Latest 'Close at hand' online version

Find an Alfa Laval product


Kaip tai veikia

Konstrukcija

Standartinis "Unique DV-ST UltraPure" vožtuvas sudarytas iš korpuso, diafragmos, rankenėlės ar pavaros. Galimi papildomi jutikliai bei valdikliai. Modulinio dizaino "Unique DV-ST UltraPure" gali būti pritaikyti bet kokiems poreikiams biotechnologijų ir farmacijų pramonėse.

Veikimo principas

Standartinis "Unique DV-ST UltraPure" asortimentas skirtas rankiniam arba automatizuotam nauojimui.

Rankinis valdymas

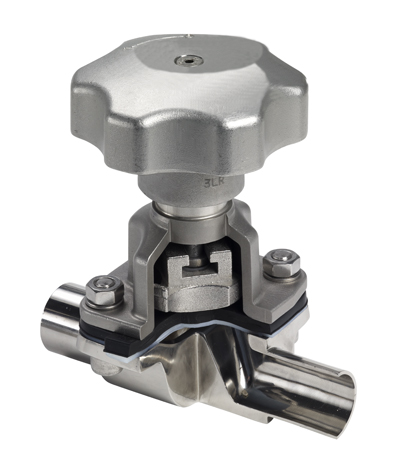

„Unique DV-ST UltraPure“ gali būti valdomas rankenos pagalba. Paprastas rankenos pasukimas suspaudžia kompresorių žemyn ant membranos, prispausdamas membraną prie vožtuvo korpuso iškylos, taip uždarydamas vožtuvą.

Rankena gali būti pagaminta pilnai iš nerūdijančio plieno arba nerūdijančio plieno kompozito. Visos turi standartinį optinį padėties nustatymo įrenginį ir apsaugą nuo uždarymo. Rankena pritvirtinama prie vožtuvo keturiais varžtais ir sraigtais.

Automatinis valdymas

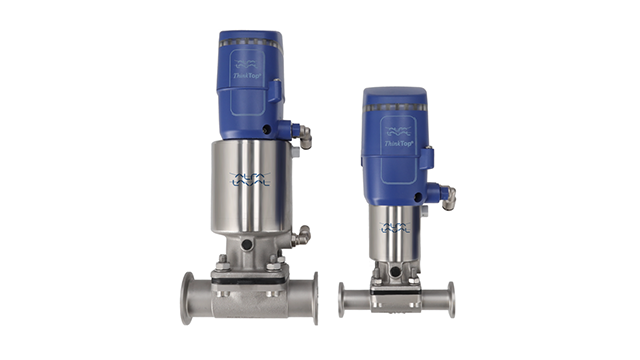

„Unique DV-ST UltraPure“ galima valdyti nuotoliniu būdu, naudojant pneumatinę pavarą. Pavara valdo ašinį stūmoklio judėjimą, tokiu būdu atidarydama arba uždarydama vožtuvą, priklausomai nuo pavaros funkcijos.

Pavara yra trijų standartinių versijų: paprastai uždaryta (NC), paprastai atidaryta (NO) ir oras/oru aktyvuota (A/A). Pavara pritvirtinama prie vožtuvo keturiais varžtais ir sraigtais.
